Návrh väzníkového krovu

Nosnú konštrukciu krovu navrhujeme v profesionálnom softwari Truss4 od spoločnosti FINE, ktorý je špeciálne vyvinutý na návrh, optimalizáciu, posúdenie a zadanie do výroby drevených priehradových konštrukcií. Program Truss4 navrhuje spájanie konštrukcie styčníkovými doskami s prelisovaným tŕňmi od spoločnosti BOVA.

Podklady pre návrh väzníkového krovu

  • Pôdorys nosných stien (posled. nadzemného podlažia)
  • Pôdorys strechy (nie krovu)
  • Skladba strechy
  • Rez objektu
  • Lokalita
  • Typ strechy
  • Prípadne iné zaťaženie – solárne panely, úložný priestor…

Modelovanie spodnej stavby

Na základe pôdorysu nosných stien posledného nadzem. podlažia namodelujeme nosný systém spodnej stavby – obvodové a vnútorné nosné steny, železobetónové prievlaky, stĺpy.

Pre návrh väzníkového krovu, vo väčšine prípadov, nie je potrebná žiadna vnútorná nosná stena. Preto po konzultácii so statikom spodnej stavby je možná úprava a zredukovanie nosného systému na minimálne požiadavky pre krov.

Nosný systém spodnej stavby

Modelovanie strešných rovín

Po vytvorení spodnej stavby modelujeme strešnú rovinu. Na základe pôdorysu strechy, rezu objektu a požadovaného typu strechy vytvoríme sklon strešných rovín. Ten však z veľkej časti ovplyvňuje aj druh strešnej krytiny, kde výrobca udáva minimálny požadovaný sklon.

Počas modelovania strešnej roviny berieme do úvahy aj rôzne detaily krovu ako napr. spôsob vyloženia presahu, veľkosť presahu, odskoky, atiky atď.

Modelovanie strešnej roviny

Návrh väzníkového krovu

Projektant odborne navrhne a postupne určí presnú polohu každého jedného väzníka. Pri návrhu celkovej väzníkovej konštrukcie zaručujeme jeho statickú bezpečnosť, spoľahlivosť a stabilitu.

Návrh polohy jednotlivých väzníkov

Návrh polohy jednotlivých väzníkov

Návrh väzníkového krovu

Návrh celkovej konštrukcie krovu

Zaťaženia krovu

Po namodelovaní väzníkového krovu pridáme zaťaženia pôsobiace na väzníky. Stále zaťaženia od vrstiev strešnej roviny a podhľadu. Lokalita stavby nám určuje klimatické zaťaženia od snehu a vetra. A nakoniec pridáme dodatočné zaťaženia ako sú na úložný priestor, solárne panely atď.

Zaťaženia pôsobiace na krov

Väzníky posúdime, vyladíme, prekontrolujeme a konštrukcia je pripravená na vyhotovenie cenovej ponuky.

Posudzovanie väzníka
Posudzovanie väzníka

Finálne výstupy pri cenovej ponuke

Na základe takto vypracovaného návrhu väzníkového krovu vypracujeme štyri základné výstupy – cena za celkovú konštrukciu krovu, 3D pohľad väzníkov, pôdorys väzníkov a krovu, tvar hlavného väzníka.

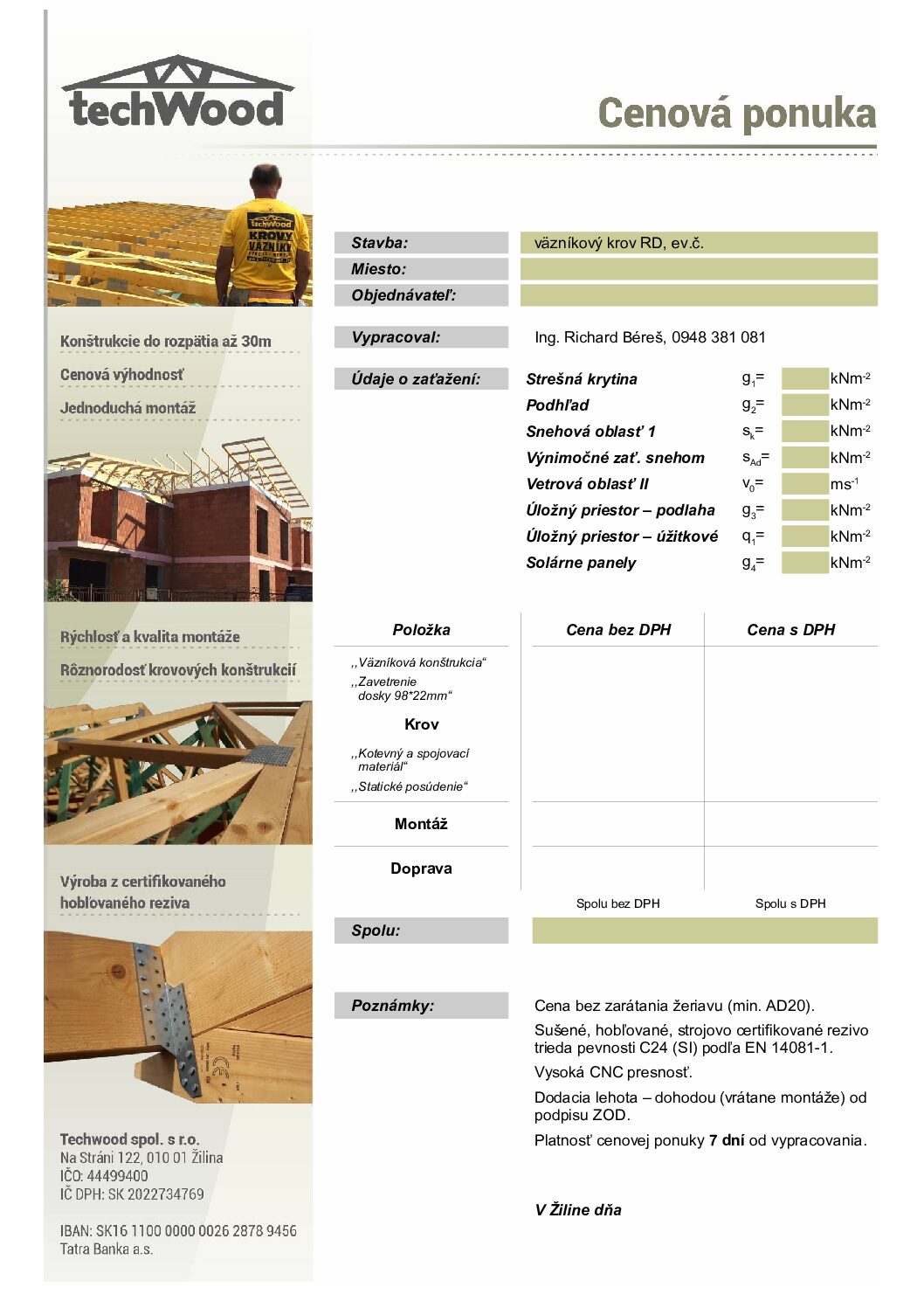

Cenová ponuka

Pôdorys väzníkového krovu

Pôdorys väzníkov a väzníkového krovu



Tvar hlavného väzníka

Tvar hlavného väzníka



Návrh väzníkového krovu - 3D pohľad

3D pohľad na väzníkový krov



Časté otázky

Potrebuje väzníkový krov vnútorné nosné steny?

Vo väčšine prípadov nie. Krov však vždy navrhujeme na konkrétny nosný systém, preto je potrebné vopred si odsúhlasiť, ktoré steny sú nosné. Nosná stena doplnená bez konzultácie mení statickú schému väzníka.

Dá sa vo väzníkovom krove vytvoriť úložný priestor?

Áno. Aj napriek hustému výpletu vieme vytvoriť úložnú plochu, najčastejšie so šírkou 2 500 mm. Pri návrhu počítame so stálym zaťažením podlahy 25 kg/m² a úžitkovým zaťažením 75 kg/m². Úložný priestor má zmysel pri vyššom sklone strechy (sedlová, valbová); pri pultovej streche s nízkym sklonom nie. Požiadavku je potrebné uviesť už v žiadosti o cenovú ponuku.

Môžem dať na strechu solárne panely?

Áno, ak je s nimi počítané v návrhu – zaťaženie od solárnych panelov uveďte už v žiadosti o cenovú ponuku. Krov, ktorý je už zrealizovaný, na dodatočnú zmenu zaťaženia nemusí vždy vyhovieť, preto je potrebné všetko zadefinovať pred výrobou.

Čo dostanem spolu s cenovou ponukou?

Štyri výstupy: cenu za celkovú konštrukciu krovu, 3D pohľad na krov, pôdorys väzníkov a krovu a tvar hlavného väzníka.

Môžem si určiť veľkosť presahu strechy?

Áno, veľkosť presahu určuje zákazník. Klasický presah s rovným podhľadom umožňuje vyloženie hlavného väzníka do 1/3 jeho rozponu. To znamená, že ak máme rozpon 9 000 mm (osová vzdialenosť stien / šírka budovy), presah môže byť 3 000 mm. Toto pravidlo neplatí pre nárožné väzníky valbovej strechy. Šikmý presah býva spravidla do 1 m. Počítajte s tým, že výsledný presah bude menší o hrúbku tepelnej izolácie.
