Zavetrovacie pole je lisované priečne stužidlo, ktoré navrhujeme v konštrukciách s rozpätím väčším ako 8m a to v každom 10-tom až 12-tom poli. Lisované priečne stužidlo sa vyrába ako väzníková konštrukcia spolu s väzníkmi. Pri montáži sa umiestňuje medzi dvojicu väzníkov v rovine horného pásu, v niektorých prípadoch aj v rovine spodného pásu. Navrhujeme ich ako prostý nosník zaťažený vetrom.

Zavetrenie je jednou z najdôležitejších častí väzníkového krovu. Lisované priečne stužidlo je súčasťou trvalého zavetrenia väzníkového krovu, do ktorého patria aj ondrejské kríže, stuženie diagonál a stuženie dolného pásu.

Zavetrovacie pole

Zavetrenie zabezpečuje

  • Tuhosť
  • Stabilitu
  • Závislosť jednotlivých väzníkov
  • Celkovú spoľahlivosť konštrukcie

Montáž zavetrovacieho pola

Do väzníkov sa z bočnej strany kotví konvexnými klincami 4x90mm každých 200mm. Na spojenie vrchných častí zavetrovacieho poľa použijeme oceľové plechy a konvexné klince 4x40mm. Jeho spodnú časť kotvíme pomocou HBS vrutov.

Kotvenie vrchnej časti

Kotvenie zavetrovacieho pola

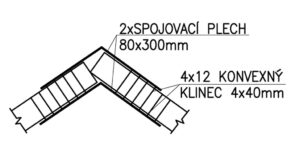

Detail - spojovací plech a klince
Kotvenie zavetrovacieho pola - spojovací plech a klince

Kotvenie spodnej časti

Kotvenie zavetrovacieho pola
HBS Vruty, kotvenie zavetrovacieho pola
HBS Vruty, kotvenie zavetrovacieho pola

Zavetrovacie pole – fotogaléria realizácií
