Pultová strecha Tovarníky

Zaujímavá pultová strecha Tovarníky pre rodinný dom. Väzníkový krov je…

Zaujímavá pultová strecha Tovarníky pre rodinný dom. Väzníkový krov je vytvorený z dvoch „pultových“ častí. Jedna časť tvorí prestrešenie garáže. Druhá časť zastrešuje samotný rodinný dom a zároveň svojim veľkým presahom 3,28m vytvára prístrešok nad budúcou terasou. Na vonkajších koncoch väzníkov sú umiestnené drevené atiky.

Obe časti krovu majú minimálny sklon strešnej roviny 1,5°, ide o plochú strechu s vnútorným spádom.

Väzníkový krov tvorí 14 typov väzníkom s celkovým počtom 39 kusov väzníkov, vrátane štyroch zavetrovacích polí, po dvoch v každej časti krovu. Maximálny rozpon hlavných väzníkov je 9,6m nad garážou a 9,5m na obytným priestorom.

Tvary hlavných väzníkov

Pultový krov tvoria 2 samostatné väzníkové krovy. Každá časť má iný rozpon väzníkov ale rovnaký sklon strešnej roviny 1,5°.

Tvar hlavného väzníka nad garážou

Tvar hlavného väzníka nad garážou – rozpon 9,6m



Tvar hlavného väzníka nad obytnou časťou

Tvar hlavného väzníka nad obytnou časťou – rozpon 9,5m





Pôdorys a návrh krovu v programe

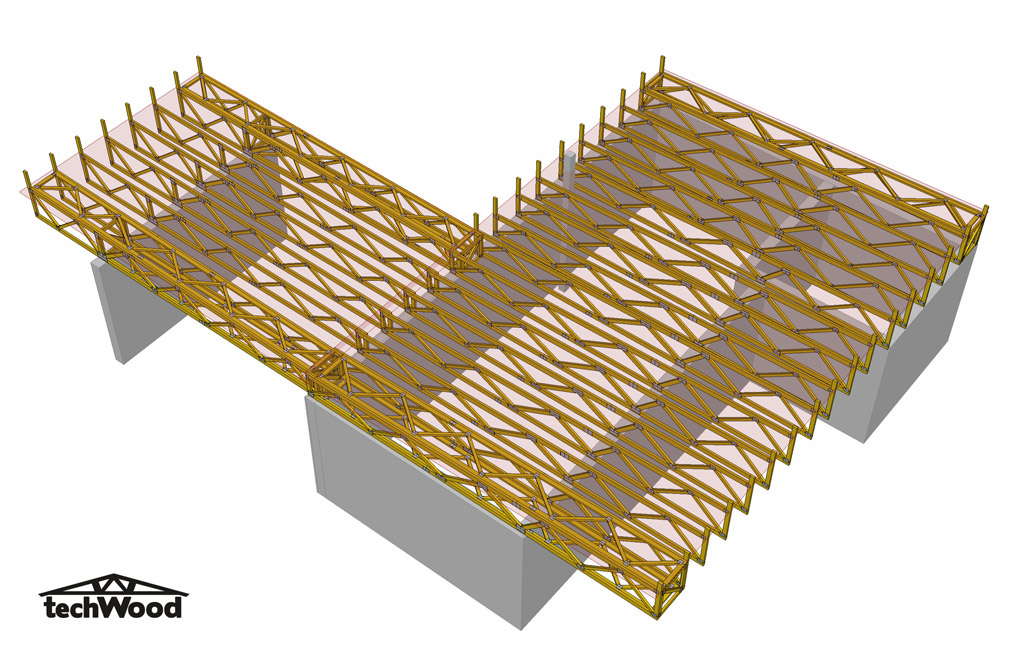

Pultová strecha Tovarníky - návrh krovu

Návrh pultového krovu – náhľad 1



Pultová strecha Tovarníky - návrh krovu

Návrh pultového krovu – náhľad 1



Návrh pultového krovu pre rodinný dom

Návrh pultového krovu – náhľad 3

Projektant väzníkového krovu Ing. Vladimír Juriga
Zodp. projektant Ing. Peter Pavlák, autorizovaný stavebný inžinier
© Projekt a realizácia väzníkového krovu 09/2015 Techwood spol. s r.o.
